產品系列 : 柔性線圈電流互感器
用于交流電流、高次諧波電流、復雜波形電流、瞬態沖擊電流、啟動電流、相位、電能、功率、功率因數等檢測
電流量程：AC 0A～10000A
信號輸出：AC 0～1V
響應頻率：0.1Hz～1MHz
接受客戶訂制
產品符合CE要求
產品簡介

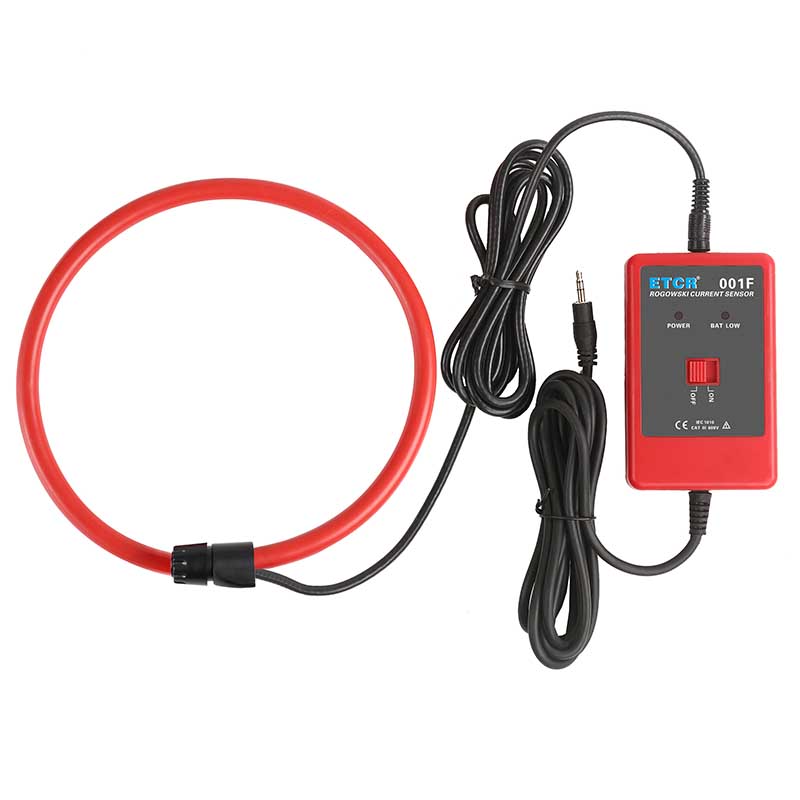

ETCR001F分離式柔性線圈電流積分器又稱洛氏線圈電流傳感器、羅氏線圈傳感器、柔性電流鉗、雷擊電流傳感器，用于電流、高次諧波電流(可達400次)、復雜波形電流、瞬態沖擊電流、相位、電能、功率、功率因數等檢測。配帶積分器后可更便捷地集成到其他測試設備，如電能質量分析儀、諧波分析儀、電力參數記錄儀、相位檢測分析儀、工業控制裝置、示波器、高精度數字多用表、瞬態沖擊記錄儀、分布式測量系統、保護系統等。
ETCR001F分離式柔性線圈電流積分器儀器由積分器及線圈組成，線圈部分無任何裸露金屬導體，非接觸測量，安全可靠；其體積小、重量輕、外觀精美、柔軟靈活，適合于狹窄環境和排線密集的場所；測量范圍寬、精度高、可靠性強、響應頻帶寬，用戶可根據需求定制線圈長度。廣泛適用于電力、通信、氣象、鐵路、油田、建筑、計量、科研教學單位、工礦企業等領域。特別適合繼電保護、可控硅整流、變頻調速、半導體開關、功率電子轉換設備、電弧焊接等信號嚴重畸變的工業環境。
產品特點
1、分離式積分器可選配各種規格的柔性線圈，靈活方便滿足各種需求。
2、非接觸測量，安全可靠。測量范圍寬、精度高、可靠性強、響應頻帶寬。
3、積分器體積小重量輕，柔性線圈柔軟靈活，適合狹窄環境和排線密集的場所，以及測量尺寸很大或形狀不規則的導體電流。
4、可按客戶要求訂制線圈直徑及長度。
技術參數
電源 | 鋅錳干電池 6F22 9VDC |
電流量程 | AC 0A～3000A/6000/10000A（可選） |
分辨率 | 1A/2A/3A |
精度等級 | ±1%FS (50Hz/60Hz；23℃±2℃，70%RH以下，導線處于線圈中心位置) |
信號輸出 | 滿量程對應輸出AC 0～1V |
相位誤差 | ≤1°(50Hz/60Hz;23℃±2℃) |
輸出接口 | 3.5mm音頻插頭/BNC接口/抽頭（可選） |
柔性線圈線徑 | Ф7.5/Ф12（可選） |
柔性線圈尺寸 | Ф40～Ф3000mm（可選） |
電場干擾 | 無磁滯效應，不受外電場干擾 |
導線位置 | 被測試導線處于線圈的中心位置，位置誤差影響≤±0.5%FS |
電流頻率 | 45Hz～70Hz(被測電流頻率) |
響應頻率 | 0.1Hz～1MHz |
線路電壓 | AC 600V以下線路測試 |
積分器尺寸 | 103mm×65mm×26mm |
積分器質量 | 205g |
絕緣強度 | AC 2000V/rms(線圈解鎖展開后的兩端) |
適合安規 | CAT IV 600V 、CAT Ⅲ1000V |
工作溫濕度 | -20℃～50℃；80%rh以下 |
存放溫濕度 | -10℃～60℃；70%rh以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 線徑 | 線圈長度 | 電流量程 | 精度等級 | 其它 |

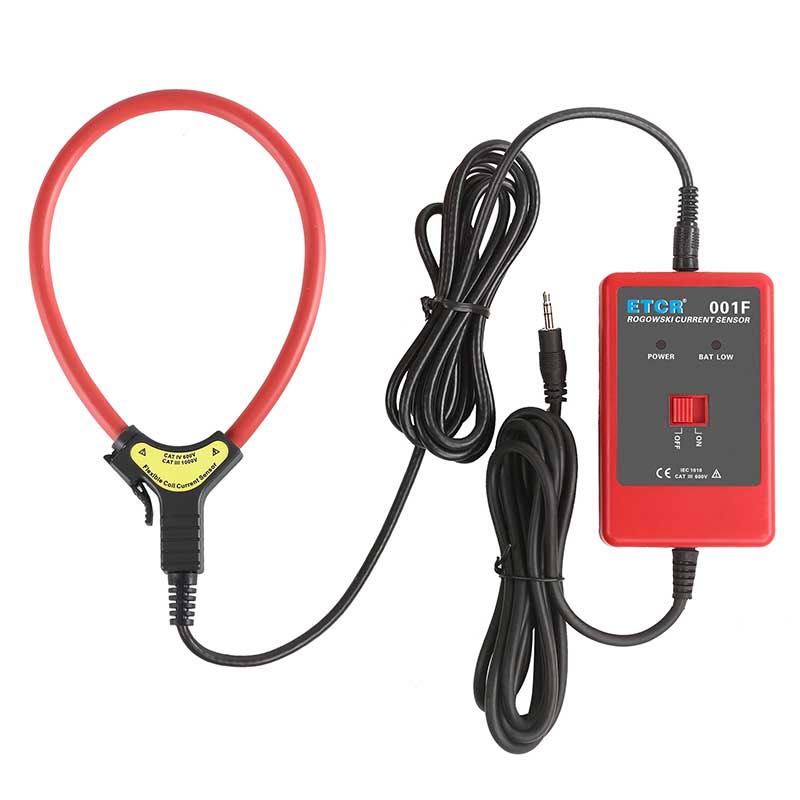

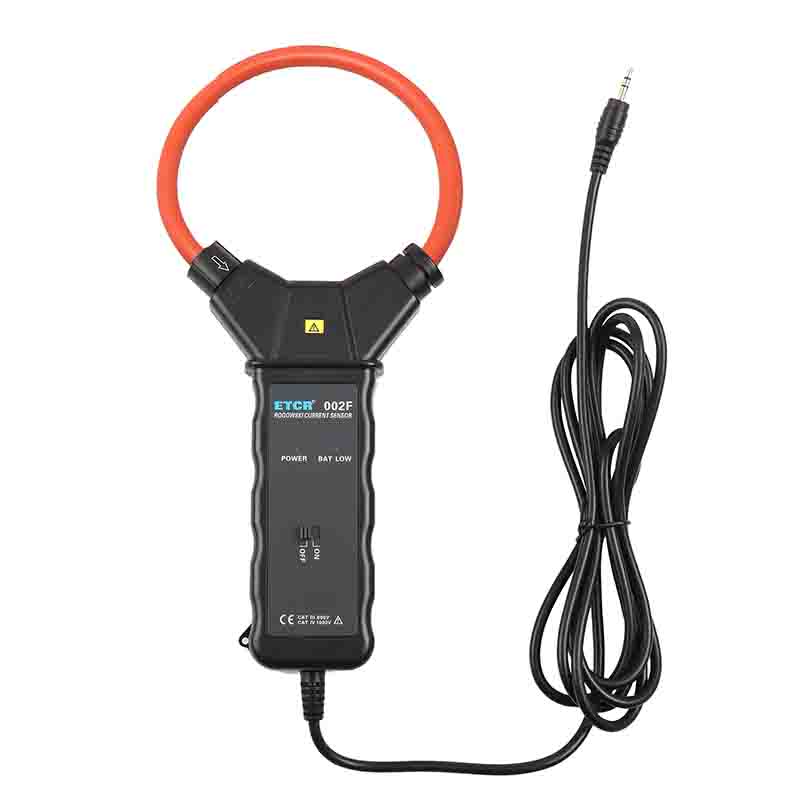

| 分離式柔性線圈積分器 | Φ7.5mm/Φ12mm | 接受訂制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 帶積分器 |
| 整體式柔性線圈積分器 | Φ7.5mm | 接受訂制 | AC 300A/3000A/6000A/10000A | ±1.0%FS | 帶積分器 |

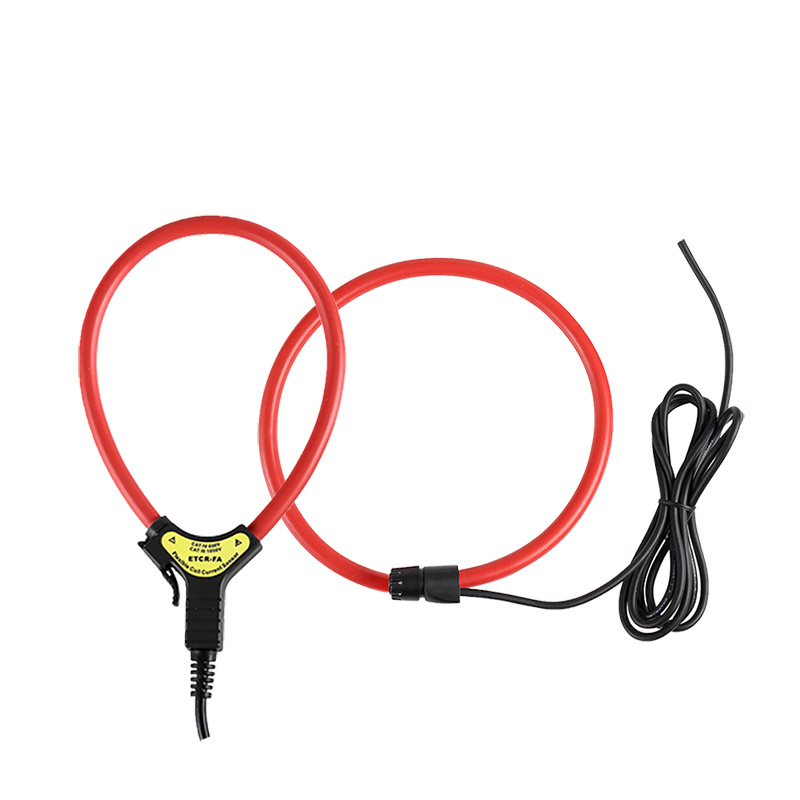

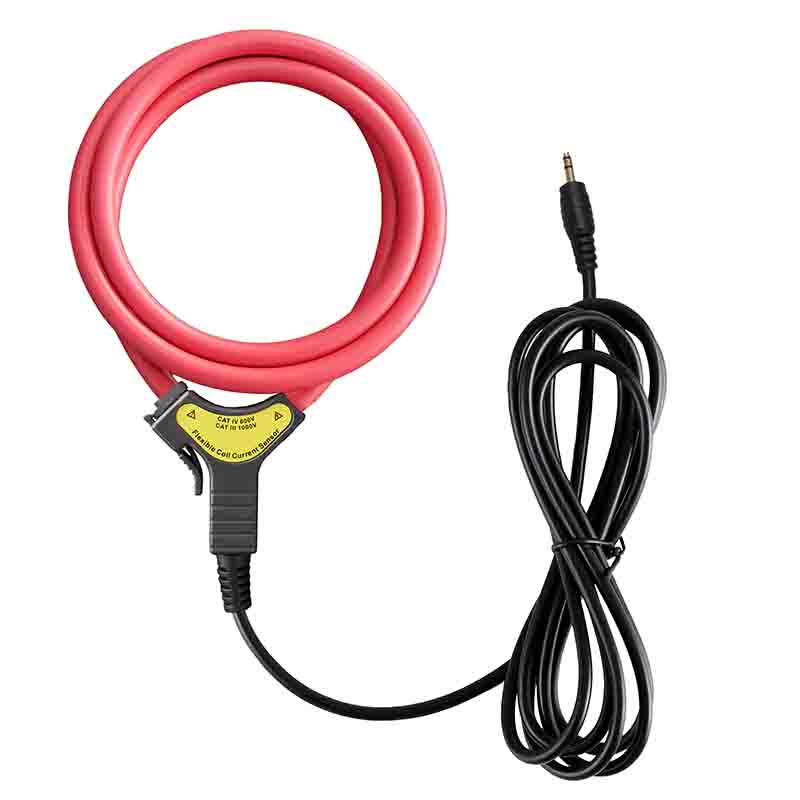

| 柔性線圈 | Φ7.5mm/Φ12mm | 接受訂制 | AC 0～10000A | ±1.0%FS | -- |
