產品系列 : 地樁式接地電阻在線檢測儀
在線監測接地電阻、接地電壓
接地電阻量程：0.01Ω～2000Ω
接地電壓量程：AC 0V～600V
通訊方式：RS485通訊，4G通訊
報警功能：可設置報警閾值
可設置監測間隔時間
產品簡介

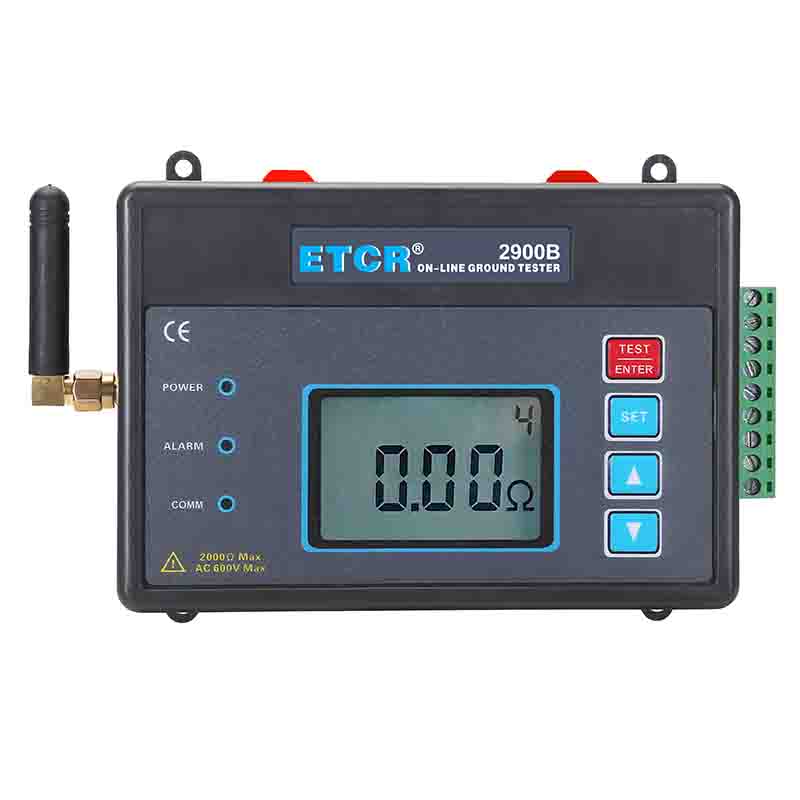

ETCR2900B在線接地電阻測試儀又稱接地電阻在線遠程測試儀、接觸式接地電阻在線檢測儀，用于遠程在線監測接地電阻、接地電壓，測試儀采用簡易二線法或精密三線法測試接地電阻，采用平均值整流法測試接地電壓，在線實時監測。測試儀支持RS485通訊及4G通訊。用戶可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。適用于電力設施接地，公路設備接地，氣象防雷接地，通訊基站接地，鐵路設施接地，建筑倉庫接地，電氣設備接地等。

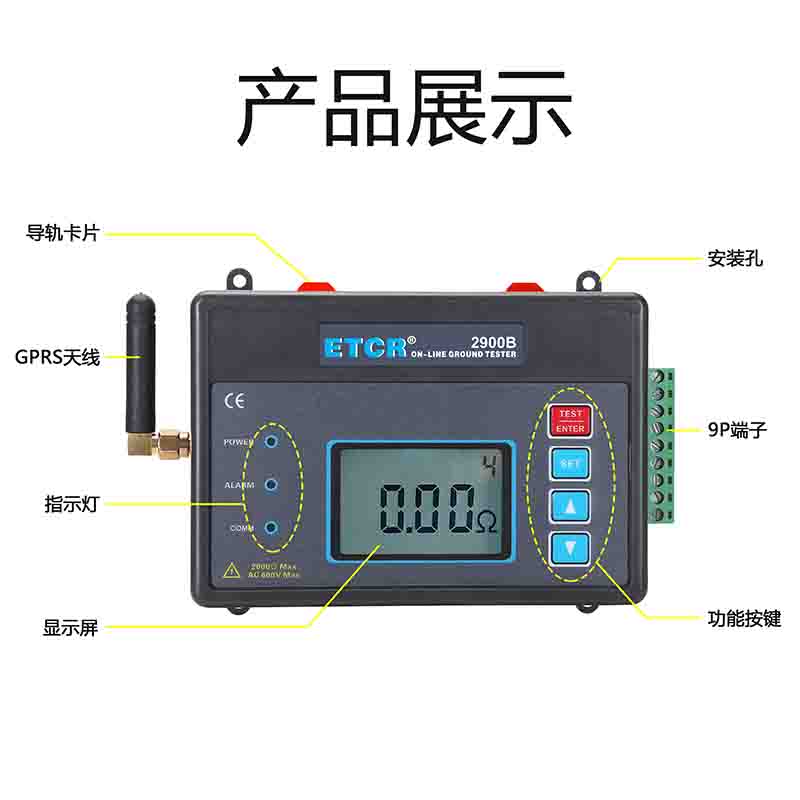

ETCR2900B在線接地電阻測試儀帶有LCD顯示，可在現場查看接地電阻值，可以通過儀表按鍵設置報警臨界值，可設置監測間隔時間，并具有聲光報警指示，測試儀帶有導軌安裝結構，安裝特別方便。
產品特點
1、采用簡易二線法或精密三線法測試接地電阻，采用平均值整流法測試接地電壓。
2、RS485通訊及4G通訊功能。
3、可設置報警臨界值。
4、可設置監測間隔時間。
5、測試儀帶有導軌安裝結構，安裝更加方便。
技術參數
1、量程和精度
| 測量功能 | 量 程 | 精度 | 分辨率 |
| 接地電阻 | 0.01Ω～20Ω | ±2%rdg±3dgt (輔助接地電阻100Ω±5%，對地電壓＜10V) | 0.01Ω |
| 0.1Ω～200Ω | 0.1Ω | ||
| 1Ω～2000Ω | 1Ω | ||
| 接地電壓 | 0V～600V AC | ±2%rdg±3dgt | 1V |
2、技術規格
| 規格名稱 | 規格參數 |
| 電 源 | 標準：12V-24V(±1VDC)、400mA Max（外部提供） |
| 顯示模式 | 4位LCD顯示 |
| LCD尺寸 | 長寬47mm×28.5mm |
| 測量方式 | 精密三線測量、簡易兩線測量 |
| 測量方法 | 接地電阻：額定電流變極法，測量電流11mA Max，128Hz； 對地電壓：平均值整流 |
| 接地電阻量程 | 0.01Ω～2000Ω |
| 接地電壓量程 | AC 0V～600V |
| 數據模式 | 平均值 |
| 測量指示 | 測量中LCD倒計數指示 |
| 測量時間 | 對地電壓：約2次/秒；接地電阻：約30秒/次 |
| 測量次數 | 10000次以上 |
| 線路電壓 | 測量對地電壓：AC 600V以下測量 |
| 儀表接口 | 插拔式接線端子：9針端子座 |
| 通訊方式 | RS485通訊；4G |
| 換 檔 | 自動換檔 |
| 數據存儲 | 99組，小數字閃爍顯示“99”符號表示存儲已滿 |
| 間隔時間 | 自動監測間隔時間設置范圍：1～999小時 |
| 數據查閱 | 數據查閱功能：“MEM”符號顯示 |
| 溢出顯示 | 超量程溢出功能：“OL”符號顯示 |
| 功耗 | 待機: 25mA Max，測量：400mA Max |
| 報警提示 | 聲光報警 |
| 報警設置 | 檢測儀面板按鍵設置或后臺設置 |
| 報警臨界值設定范圍 | 電阻：0Ω～2000Ω |
| 電源電壓低指示 | 當電源電壓低于11V時，電源電壓低符號顯示，提醒更換電源。 |
| 儀表尺寸 | 高寬厚：130mm×90mm×54mm |
| 質量 | 約380g |
| 過載保護 | 測試接地接地電阻時：E-P、E-C各端口間AC 280V/3秒 |
| 絕緣電阻 | 10MΩ以上(電路與外殼之間500V) |
| 耐壓 | AC 3700V/rms(電路與外殼之間) |
| 電磁特性 | IEC61000-4-3，無線頻率電磁場≤1V/m |
| 適合安規 | IEC61010-1、IEC1010-2-31、IEC61557-1,5、IEC60529(IP54)、污染等級2、CAT Ⅲ 300V |
| 工作溫濕度 | -10℃～40℃；80%RH以下 |
| 存放溫濕度 | -20℃～60℃；70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 電阻量程 | 電壓量程 | 通訊方式 | 報警功能 |

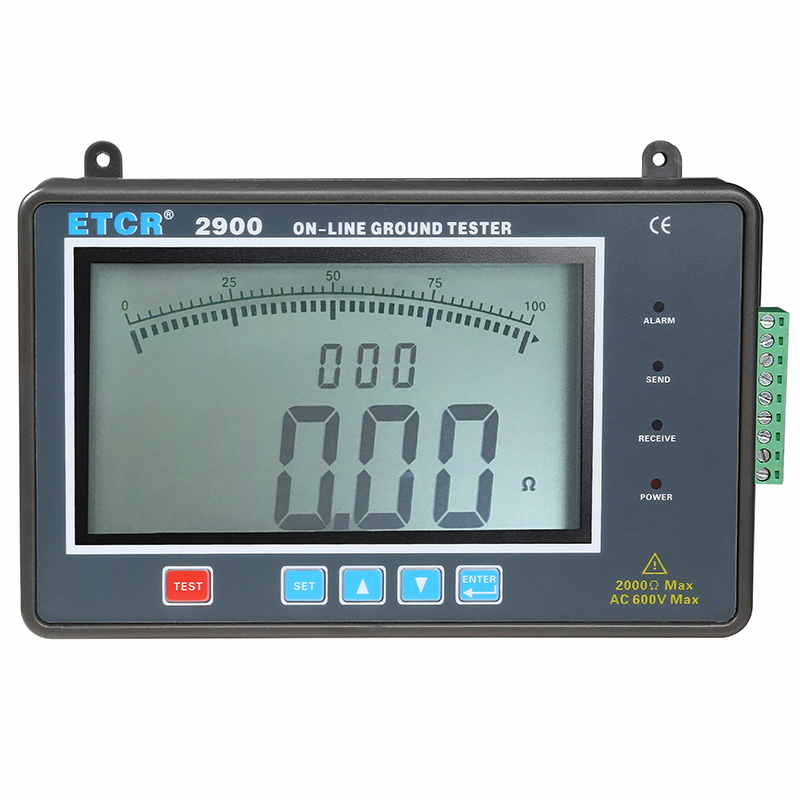

| ETCR2900接地電阻在線測試儀（地樁式） | 0.01Ω～2000Ω | AC 0V～600V | RS485通訊 | 可設置報警閾值 |
| ETCR2900B接地電阻在線測試儀（地樁式） | 0.01Ω～2000Ω | AC 0V～600V | RS485通訊，4G通訊 | 可設置報警閾值 |
