產品系列 : 大口徑高低壓鉗形電流表
用于60kV以下架空線路高低壓交流電流測量
電流量程：AC 0mA～1200A
鉗口尺寸：Φ68mm
無線傳輸距離：30m
存儲功能：數據存儲99組
產品簡介
ETCR9200B大口徑無線高低壓鉗形電流表又稱架空線路負載測試儀，高壓負載測試儀、高空電流測試儀、高壓電流遙測儀，用于測量架空線路高低壓電流。儀表由專用鉗形電流表配高壓絕緣桿組成。若不使用絕緣桿，還可以當作高精度低壓鉗形電流表使用。廣泛應用于變電站﹑發電廠﹑工礦企業以及檢測站﹑電工維修部門進行電流檢測和野外電工作業等。

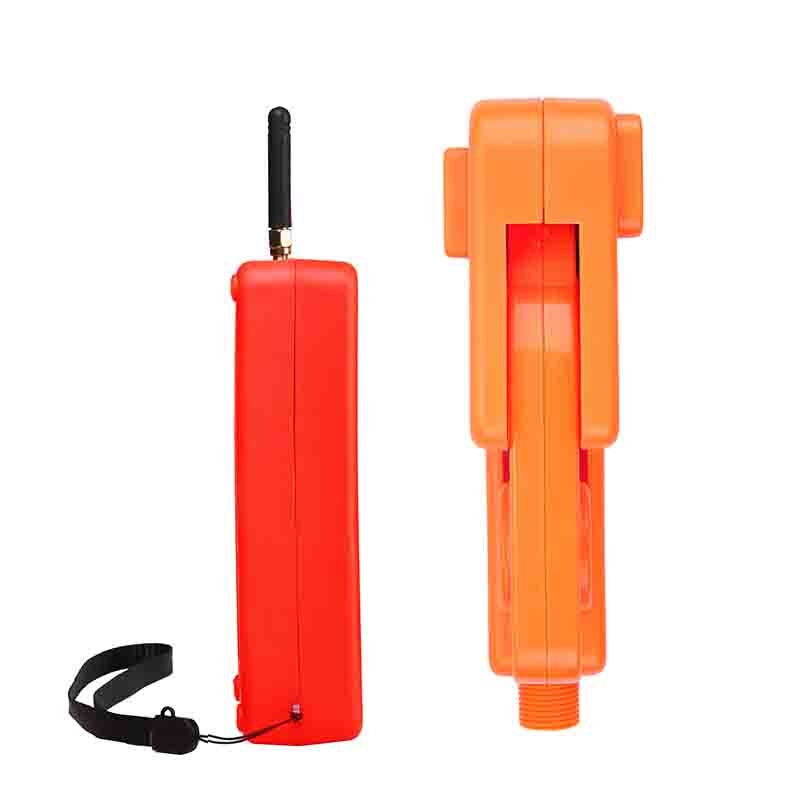

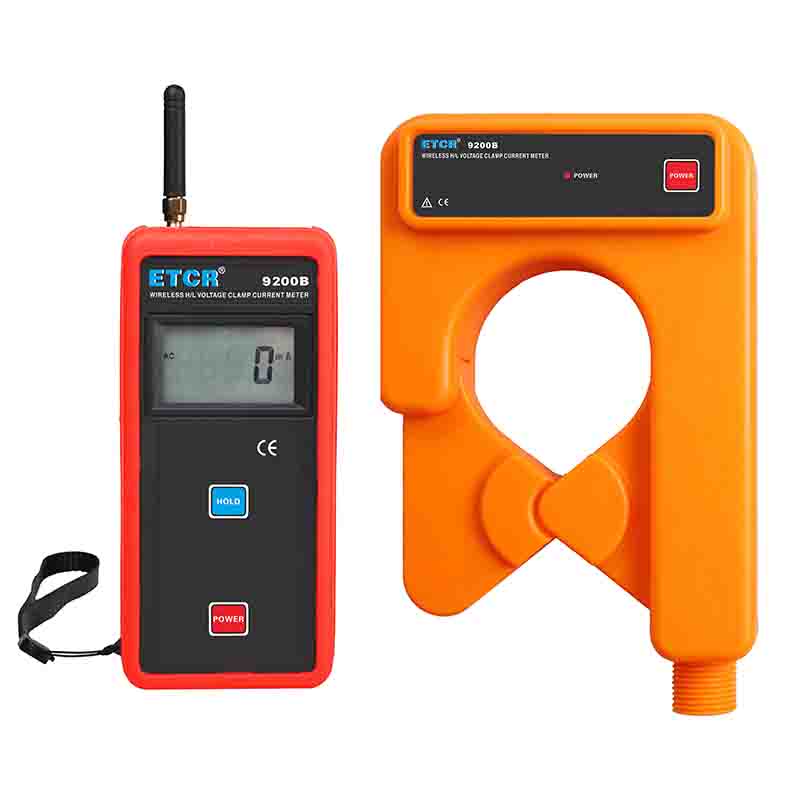

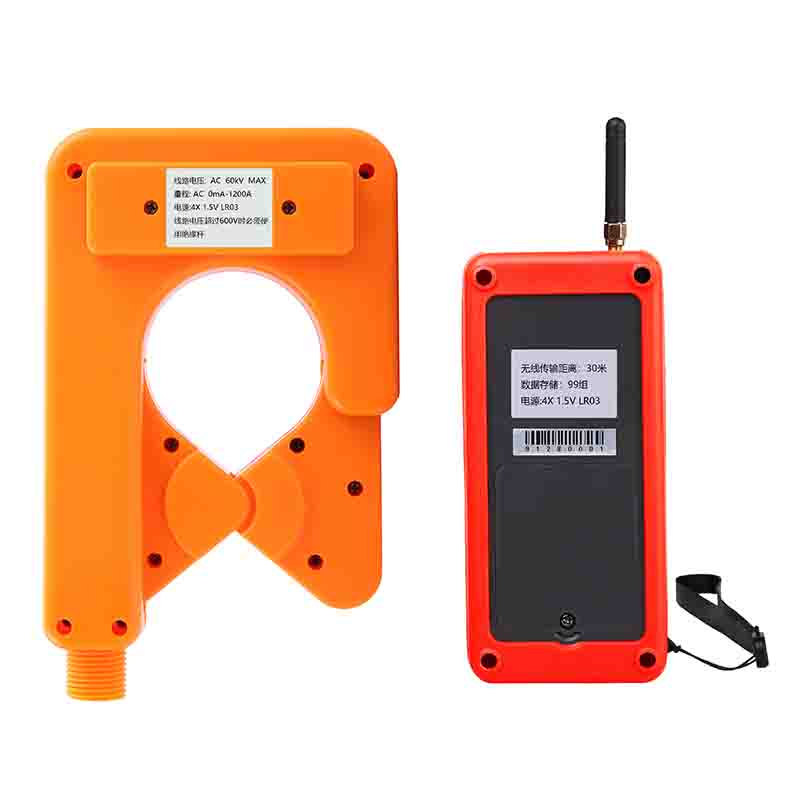

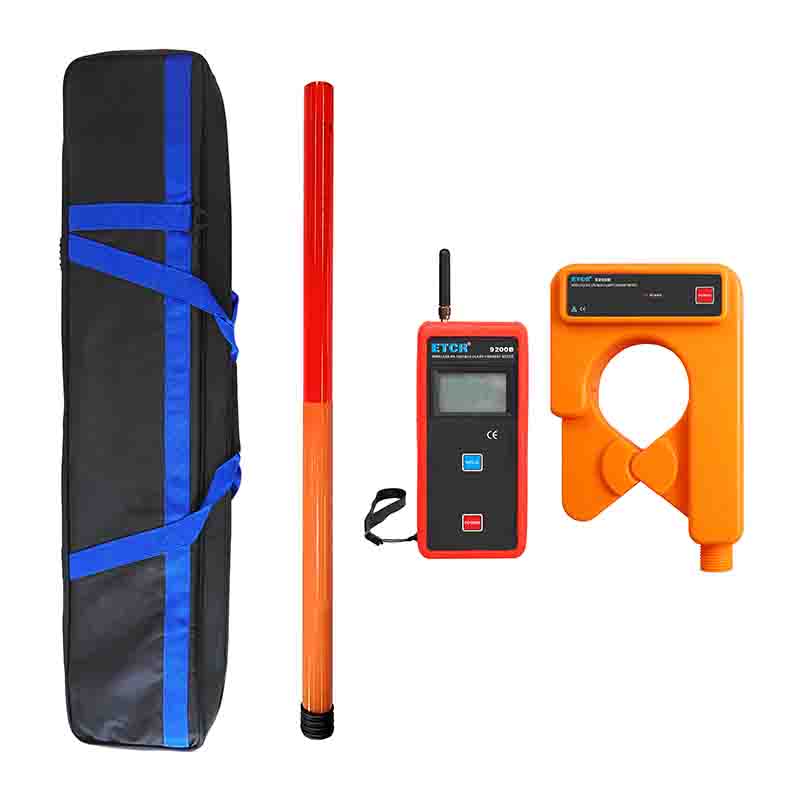

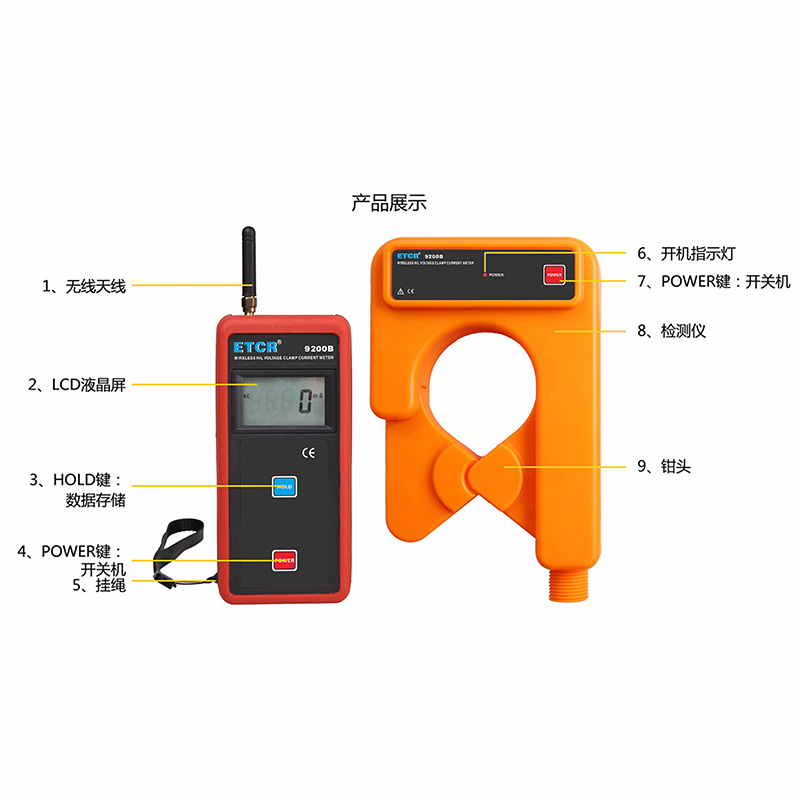

ETCR9200B大口徑無線高低壓鉗形電流表由鉗頭、接收器、絕緣桿組成，鉗頭與接收器無線通訊距離30m。鉗頭與引導區創新的一體化設計，通過按壓或退拔絕緣桿能快速方便鉗夾或撤離被測導線，安全快捷。儀表還具有數據保持、數據存儲等功能。
產品特點
1、適用線路電壓60kV以下，600V以上需帶絕緣桿操作。
2、創新的自動插拔結構，通過按壓或退拔絕緣桿能方便鉗夾或撤離被測導線，安全省時快捷。
3、大口徑鉗頭適用粗大電纜測量。
4、可用于測量泄漏電流。
5、無線通訊距離：30m。
6、存儲功能：數據存儲99組。
技術參數
| 規格名稱 | 規格參數 |
| 電源 | DC6V 堿性干電池（1.5V AAA×4） |
| 顯示模式 | 4位LCD顯示，背光功能，適合昏暗場所 |
| LCD尺寸 | 檢測儀LCD：35mm×21.5mm；接收器LCD：47mm×28.5mm |
| 測試方式 | 鉗形CT，積分方式 |
| 傳輸方式 | 433MHz無線傳輸 |
| 傳輸距離 | 30m |
| 鉗口尺寸 | Φ68mm |
| 測量范圍 | AC 0.00mA～600.0A |
| 電流頻率 | 50Hz/60Hz自動 |
| 分 辨 力 | 1mA |
| 換檔 | 0mA～1200A全自動換檔 |
| 測試精度 | 0mA～100A： ±1%rdg±5dgt |
| 100A～599A： ±1.5%rdg±5dgt | |
| 600A～1200A：±2%rdg±5dgt | |
| 數據存儲 | 99組，存儲過程中“MEM”符號指示，“FULL”符號閃爍顯示表示存儲已滿 |
| 線路電壓 | 適合于60kV以下帶絕緣皮的線路測試，及35kV以下的裸導線或匯流母線。（帶絕緣桿操作） |
| 數據保持 | 通常測試模式下按HOLD鍵保持?jǐn)?shù)據，“HOLD”符號顯示，再按HOLD鍵取消 |
| 數據查閱 | “MR”符號指示，能上下翻閱所存數據 |
| 采樣速率 | 2次/秒 |
| 溢出顯示 | 超量程溢出功能：“OL A”符號顯示 |
| 無信號指示 | 當接收器沒有收到發射信號時動態顯示“no- -”符號 |
| 自動關機 | 開機約15分鐘后，儀表自動關機，以降低電池消耗 |
| 電池電壓 | 當電池電壓低于4.8V時，電池電壓低符號顯示，提醒更換電池 |
| 儀表尺寸 | 檢測儀：135mm×215mm×60mm；接收器：78mm×165mm×42mm |
| 儀表質量 | 檢測儀：約620g(含電池)；接收器：約330g(含電池) 總質量：約4kg(含絕緣桿和電池) |
| 干擾 | 無315MHz、433MHz同頻信號干擾 |
| 伸縮絕緣桿尺寸 | 約4300mm |
| 絕緣強度 | AC 60kV/rms(伸縮絕緣桿完全拉開，兩端之間) |
| 結 構 | 防滴漏Ⅱ型 |
| 工作溫濕度 | -20℃～40℃； 80%RH以下 |
| 存放溫濕度 | -20℃～60℃； 70%RH以下 |
型號對比
| 產品圖片 | 產品型號名稱 | 鉗口尺寸 | 電流量程 | 存儲功能 | 無線傳輸距離 |

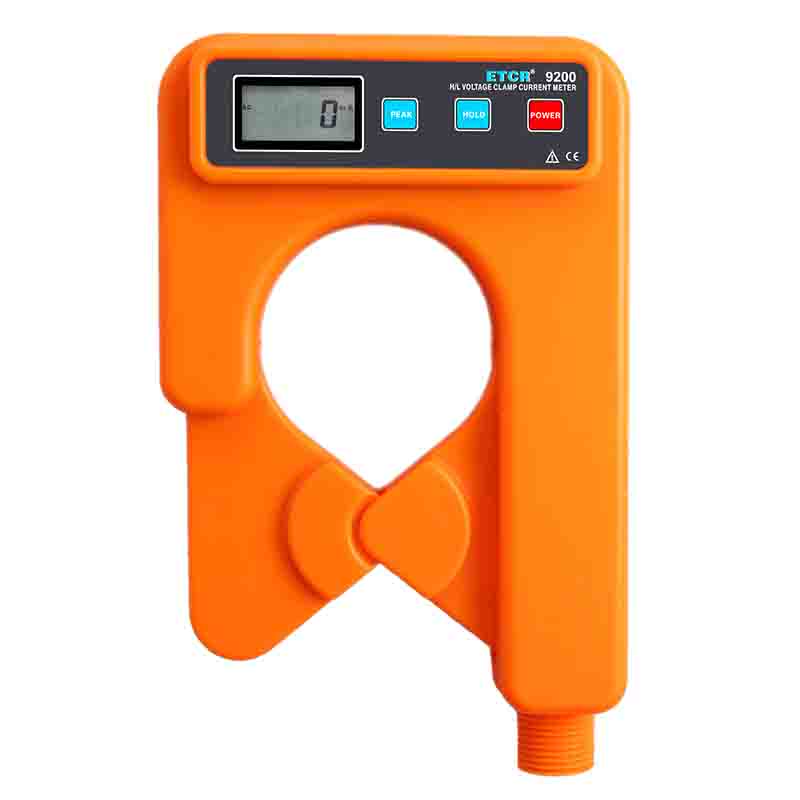

| ETCR9200高低壓鉗形電流表 | Φ68mm | AC 0mA～1200A | 99組 | —— |
| ETCR9200B無線高低壓鉗形電流表 | Φ68mm | AC 0mA～1200A | 99組 | 30m |
